Elbe-Lübeck-Kanal-Brücke A20

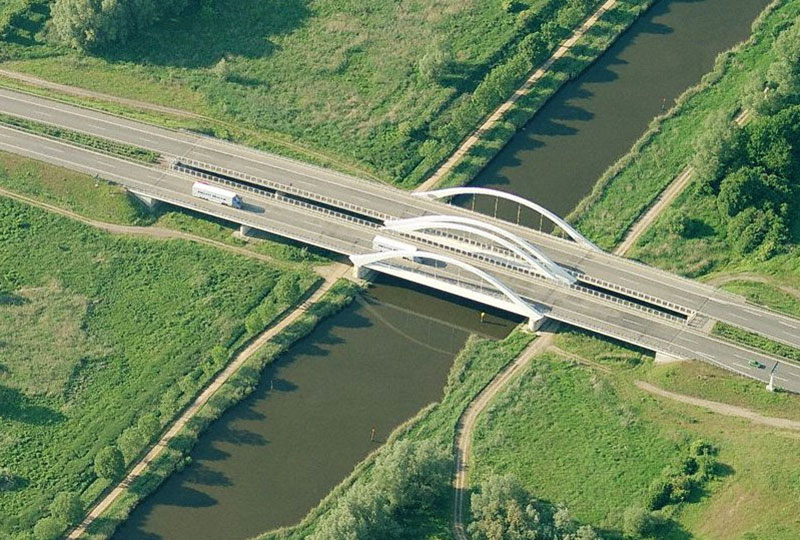

Brücke im Zuge der BAB A 20 über den Elbe-Lübeck-Kanal, Moisling/Genin

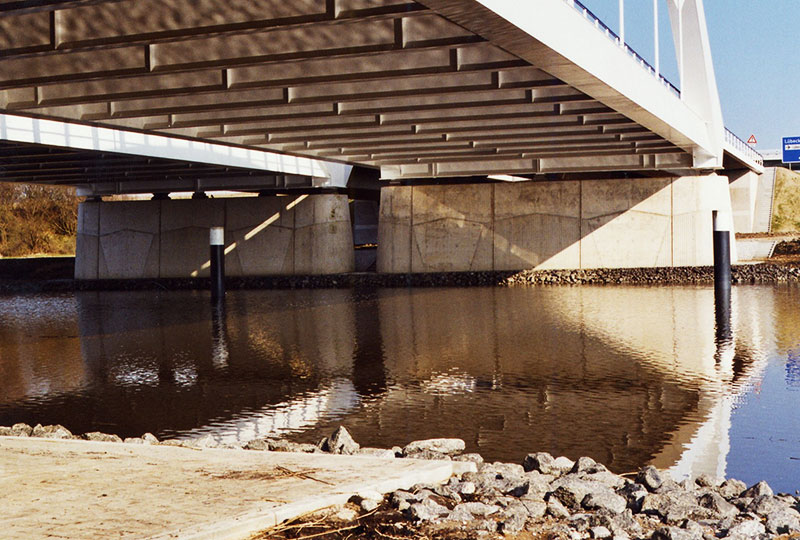

- Vorlandbrücke: Plattenbalkenbrücke

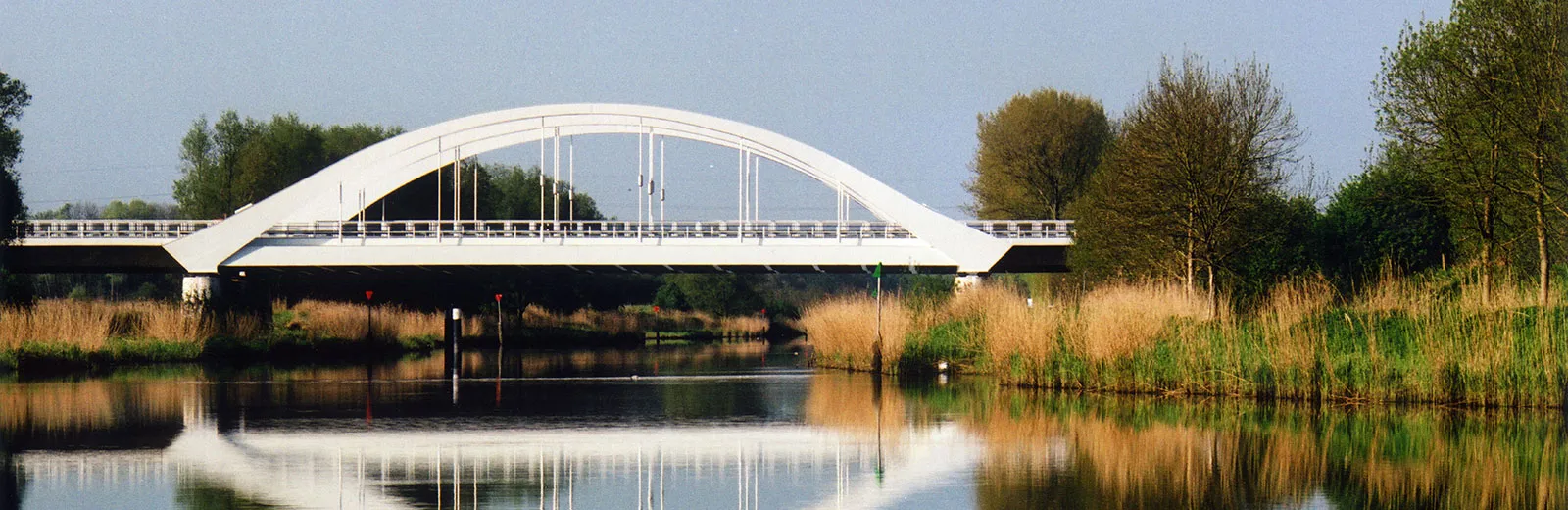

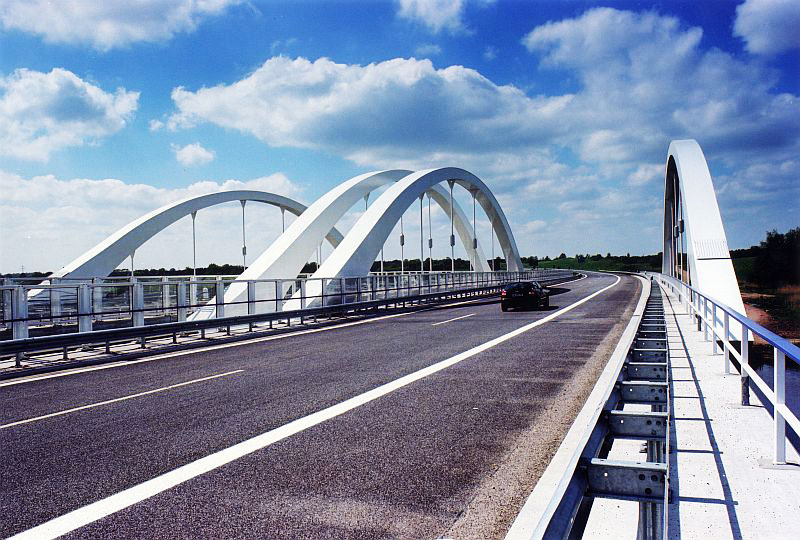

- Kanalbrücke: Stabbogenbrücke
- Bauvolumen: 9,71 Mio. €
- Länge: 172 m
- Breite: 18 m + 18 m
Fertigstellung
Grundrisse, Ansichten und Schnitte
-

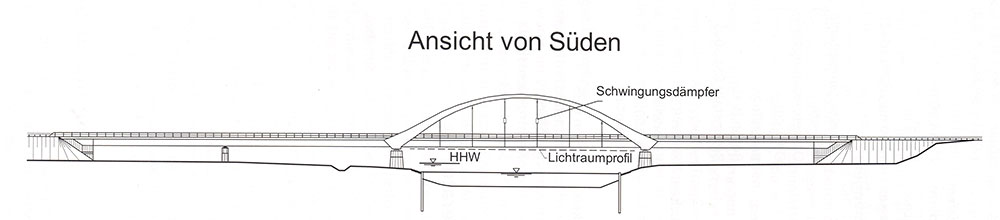

Ansicht von Süden

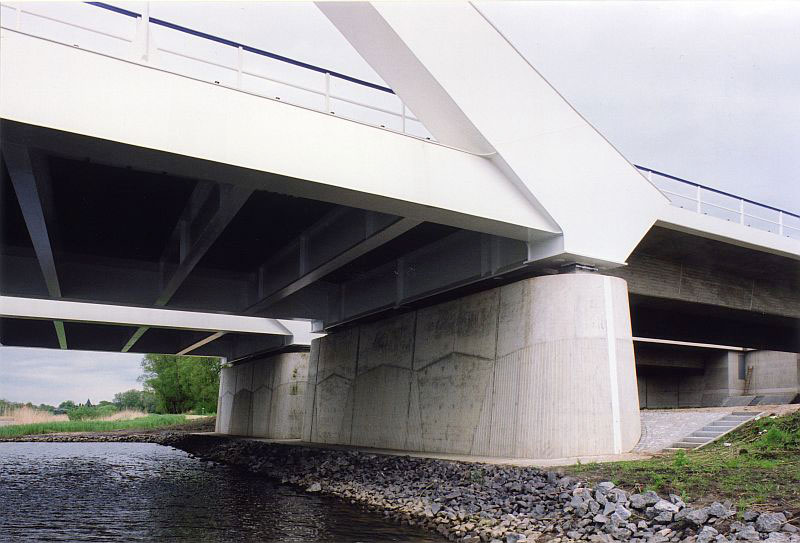

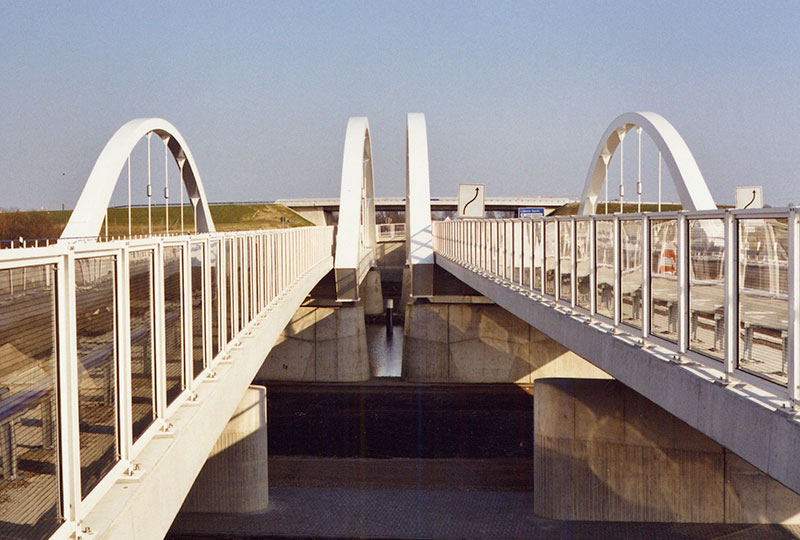

Plattenbalkenbrücke + Stabbogenbrücke
| Auftraggeber | Straßenbauverwaltung Land Schleswig-Holstein Straßenbauamt Lübeck |
| Ausführung | Arbeitsgemeinschaft: Fritz Spieker GmbH & Co. KG, Oldenburg Dörnen Stahlbauwerk GmbH & Co. KG, Dortmund |
| Auftragssumme | 9,71 Mio. €, davon 7,22 Mio. € Eigenanteil |
| Bauzeit |
Januar 2000 – Dezember 2001 |
| Konstruktion | Vorlandbrücke: zweistegiger Plattenbalken (Spannbeton) Kanalbrücke: Stabbogenbrücke mit Verbundplatte |
Projektdaten
| Brückenklasse | 60/30 nach DIN 1072 |
| Gesamtlänge | 172,42 m |
| Gesamtbreite | 17,95 m + 17,95 m |
| Konstruktionshöhe | Vorlandbrücke 1,90 m Kanalbrücke 1,85 m - 12,50 m |
| Gründung | Ortbeton-Rammpfähle Ø 51/61 cm |
| Unterbauten | Stahlbeton |

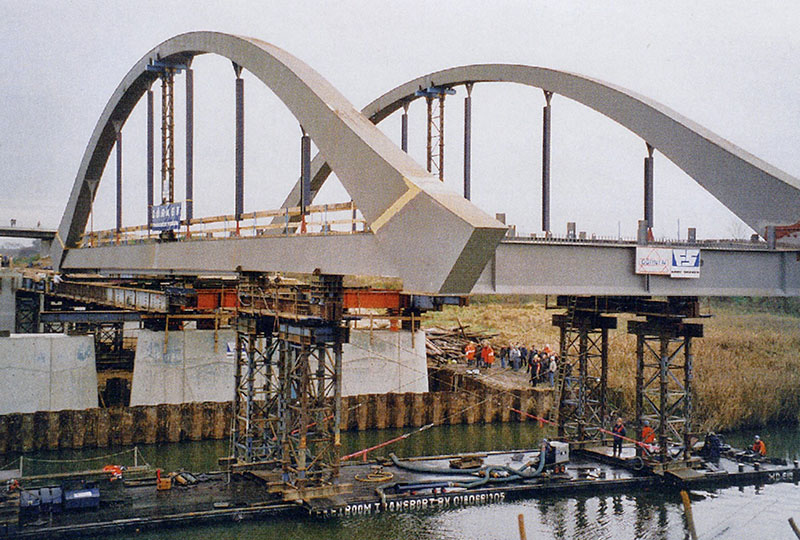

| Bauverfahren | Vormontage der Stahlkonstruktion Einschwimmen mittels Ponton Verbundplatte mit abgehängtem Traggerüst hergestellt |
